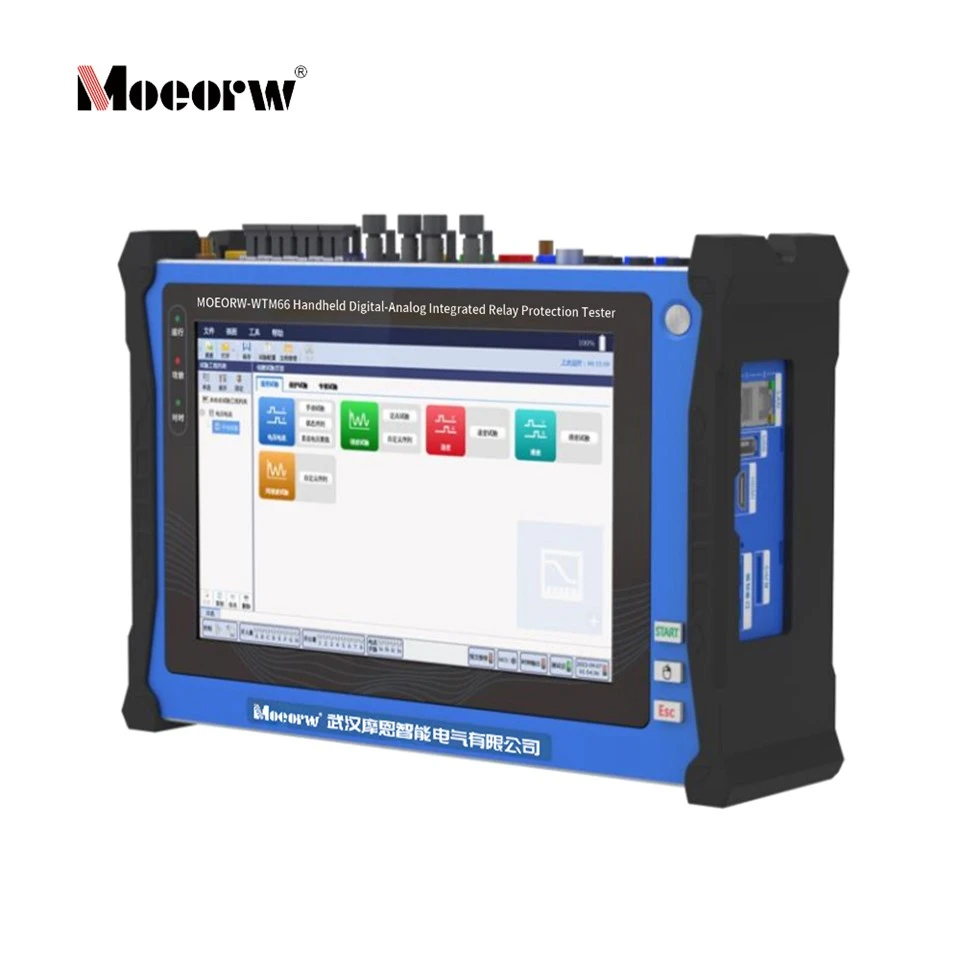

Ručni digitalni{0}}analogni tester integrirane relejne zaštite

MOEORW-WTM66 ručni tester zaštite releja u skladu je s međunarodnim komunikacijskim standardima DL/T624-2023 i IEC61850, izgrađen na Linux industrijskom hardveru niske-napone s modularnom hardverskom arhitekturom. Opremljen s-pojačalima snage visokih performansi i integriranim analognim/digitalnim izlaznim kanalima signala, ovaj lagani prijenosni uređaj isporučuje testne signale visoke preciznosti za sekundarnu opremu u pametnim podstanicama i konvencionalnim energetskim sustavima. Podržava sinkroni izlaz analognih AC/DC veličina, SV, FT3, GOOSE digitalnih poruka i integrira module za mjerenje vremena, analizu poruka, reprodukciju greške i module za automatsko testiranje. S ugrađenom-litijevom baterijom dugog vijeka trajanja i zaslonom osjetljivim na dodir od 10,1 inča, prilagođava se scenarijima terenskog mobilnog testiranja u elektranama, trafostanicama i proizvođačima električne opreme.

1. Analogni izlazni parametri

2. Sučelje za promjenu količine

3. Komunikacijska i vremenska sučelja

4. Mehanički i ekološki parametri

Hardver i konstrukcijski dizajn
1. Modularni raspored hardvera s ugrađenim Linux sustavom male{1}}potrošnje, kompaktnim ručnim oblikom za-mobilno testiranje na licu mjesta.
2. Nezavisno pojačalo snage od pregrijavanja, prekostrujna zaštita; strujni izvor otvoreni-alarm strujnog kruga, izvor napona preopterećenje/kratki{2}}samozaštita-kruga.
3. Integrirani multi{1}}hardver za mjerenje vremena koji podržava GPS/BD, PTP1588, IRIG-B, PPS sinkroni ulaz i izlaz vanjskog vremenskog signala za sinkronizaciju više-uređaja.
4.Dvo-žičana/bežična komunikacijska arhitektura: RJ45 žičana lokalna kontrola, Wi-Wi-Fi bežični rad, izborna 4G funkcija daljinskog testiranja.
5. Nezavisna LC optička mreža i ST optički serijski priključci, podržavaju jedno-odašiljanje/primanje vlakana i ugrađenu-optičku funkciju otkrivanja snage.


Izlazne performanse digitalnog i analognog signala
1. Istovremeni sinkroni izlaz analognih AC/DC signala, IEC61850-9-2 SV, standardnih/proširenih FT3, DL/T282 i GOOSE poruka; podržan digitalno-analogni mješoviti prijenos.
2. Do 100 SV kontrolnih blokova koji se mogu uređivati ​​i više-grupnih GOOSE kontrolnih blokova, s vizualnim prikazom mapiranja virtualnog terminala za vizualizaciju protoka podataka.
3.Sveobuhvatna mogućnost simulacije abnormalne poruke: kvar kvalitete SV/GOOSE, podrhtavanje frekvencije, gubitak okvira, izvan--sinkronizacije, skok serijskog broja, aktivacija oznake održavanja, funkcije testa virtualne varijacije stanja.
4. Višestruki testni načini skeniranja: amplituda, faza, frekvencija, impedancija, komponenta sekvence, snaga ručni/automatski korak/promjenljivi izlaz.


Ugrađene-mogućnosti testiranja softvera
1. Inteligentni predlošci za testiranje koji se mogu uređivati, inženjerske datoteke za višekratnu upotrebu za poboljšanje rutinske inspekcije i učinkovitosti uklanjanja nedostataka. Potpuni automatski test- jednim klikom za lokalne uređaje za digitalnu zaštitu.
2. Kompletna biblioteka testnih modula: opći test, test zaštite, test jedinice spajanja, specijalni test koji pokriva sve glavne relejne zaštite i ispitne stavke inteligentne sekundarne opreme.
3.COMTRADE reprodukcija valnog oblika pogreške, uvoz valnog oblika skupne mape i ciklička reprodukcija; Podržano je snimanje, pohranjivanje, izvoz i offline analiza PCAP poruka.
4. Pristup MMS usluga IED fiksnim vrijednostima,-prijem poruka u stvarnom vremenu, snimanje, filtriranje i funkcije analize valnog oblika.
5.SOE, uređaj za sinkronizaciju, brzi prekidač, diferencijal sabirnice/transformatora, oscilacija, niskofrekventni/podnaponski rasterećenje integrirani namjenski ispitni moduli.

Praktična radna vrijednost
1.Touch interaktivno sučelje čovjek-stroj s neovisnim generiranjem izvješća za svaku stavku testiranja, praktičnim izvozom podataka putem USB memorije.
2.Konfiguracija bitova za održavanje globalnog ili jednog kontrolnog bloka za digitalne poruke, fleksibilno otklanjanje pogrešaka logike načina održavanja opreme.
3. Logika testa niza stanja koja podržava I/ILI procjenu teškog kontakta i GOOSE digitalnih ulaza, točno bilježenje vremena akcije i procjena pogreške.
4. Nadogradnja firmvera i IP/Wi{1}}Fi daljinska konfiguracija putem ugrađenih-modula alata bez vanjske pomoćne opreme.
5.Ugrađena-litijeva baterija eliminira ovisnost o terenskom napajanju izmjeničnom strujom, prikladna za izvanredno testiranje na terenu podstanice.

1.Prednja ploča: 10,1-inčni zaslon osjetljiv na dodir, tipka za napajanje i dugi pritisak, svjetla indikatora statusa za trenutni otvoreni krug i količinu prebacivanja.
2.Gornje područje sučelja: GPS/BD antensko sučelje, Wi-Fi antena, 4 para tvrdih preklopnih terminala, 6 analognih naponskih izlaza, 6 analognih strujnih izlaza, 4 LC optička mrežna priključka, 4 ST optička serijska priključka, RS485 priključak, priključak za punjenje.
3. Bočna sučelja: Dvostruki RJ45 mrežni priključci, dvostruki USB priključci, ulazni/izlazni terminali vremenskog signala.
4. Unutarnje komponente: Glavna industrijska upravljačka ploča, modul pojačala snage, litij baterija, multi-modul optičkog primopredajnika, bežični komunikacijski modul.

1. Podstanice električne mreže: Rutinska inspekcija, puštanje u pogon, provjera kvara digitalne/tradicionalne relejne zaštite, jedinice za spajanje, pametni terminali, uređaji za mjerenje i upravljanje.
2. Postrojenja za proizvodnju električne energije: Gubitak pobude generatora, preko-pobuda, frekvencijska modulacija, ispitivanje paralelne zaštite sinkronizacije.
3. Proizvođači električne opreme: Tvornička kalibracija linije, transformatora, diferencijala sabirnice, pomoćnih zaštitnih uređaja.
4. Znanstveno-istraživačke i ispitne ustanove: Simulacija tranzijenata elektroenergetskog sustava, istraživanje digitalnih komunikacijskih protokola, procjena performansi sekundarne opreme.
5.Mobilno testiranje-na licu mjesta: Vanjska stanica, privremeni rad na otklanjanju pogrešaka inženjeringa distribucije električne energije.

1. Standard domaće industrije: DL/T624-2023 Tehnički uvjeti za uređaje za ispitivanje relejne zaštite mikroračunala
2. Međunarodni komunikacijski standard: IEC61850 komunikacijska mreža i sustav podstanice
3. Standard digitalnog sučelja transformatora: IEC60044-7 / IEC60044-8 (FT3 protokol)
4. Domaći standard digitalnog transformatora: DL/T 282

1.Glavna jedinica ×1
2. Namjenski punjač litijskih baterija ×1
3.Set analognih ispitnih vodiča za napon/struju
4. Snop žica za povezivanje tvrdih kontakata
5.LC jedno-modni kratkospojnik optičkog vlakna
6.ST premosnik za optička vlakna
7.GPS/BD vremenska antena
8.RJ45 mrežni kabel
9.USB flash disk (za firmware i pohranu testnog projekta)
10. Priručnik za rad proizvoda (engleska/kineska verzija)

Održavanje baterije
1. Radna temperatura ograničena na 0~45 stupnjeva; izbjegavajte teške udarce, istiskivanje, uranjanje u vodu glavnog uređaja i baterije.
2. Napunite kada preostala snaga dosegne 10%~15%; koristite samo originalni odgovarajući punjač kako biste spriječili oštećenja od prekomjernog punjenja/-pražnjenja.
3.Dugo{1}}skladištenje zahtijeva punjenje do 60% snage svaka 3 mjeseca.


Održavanje optičkog priključka
1. Ne izlažite oči priključku odašiljača optičkih vlakana kada je uređaj uključen.
2. Držite poklopce za zaštitu od prašine optičkih priključaka pokrivene kada ih ne koristite; obrišite krajeve optičkih vlakana posebnom alkoholnom vatom ako su onečišćene.


Pravila rada pojačala snage
1. Nemojte povezivati/odspajati analogno ožičenje kada je svjetlo indikatora pojačala uključeno kako biste izbjegli oštećenje zbog prenapona signala.
2. Izbjegavajte neprekidno puno-izlazno opterećenje tijekom 4 sata kako biste produžili životni vijek pojačala.


Okruženje za pohranu
Čuvati u suhom skladištu-bez prašine bez eksplozivnog plina; vlažnost radnog okruženja ne smije prelaziti 95% bez-kondenzacije.

1.Nema izlaza analognog signala nakon pokretanja. Provjerite svijetli li indikator rada pojačala snage; provjerite trenutni status kratkog-spoja ožičenja putem-indikatora otvorenog kruga; ponovno pokrenite uređaj nakon brisanja abnormalne testne konfiguracije.
2. Digitalna poruka ne uspijeva primiti/odnijeti Potvrdite smjer veze optičkog vlakna, provjerite funkciju mjerenja optičke snage; provjerite konfiguraciju bloka kontrole priključka APPID i MAC adrese u testnim postavkama.
3. Neuspjeh sinkronizacije vremena Ponovno provjerite priključak GPS/BD antene ili IRIG-B ožičenje; prebacite način PTP optičkog priključka u konfiguraciji sustava, ponovno pokrenite vremenski modul.
4.Zaslon osjetljiv na dodir ne reagira Unesite postavke sustava za izvođenje kalibracije dodirom; ponovno pokrenite uređaj ako kalibracija ne uspije.
5. Kratko trajanje baterije pod opterećenjem Provjerite starenje baterije; smanji dugo{1}}puno{2}}pojačalo snage kontinuirani izlaz.
