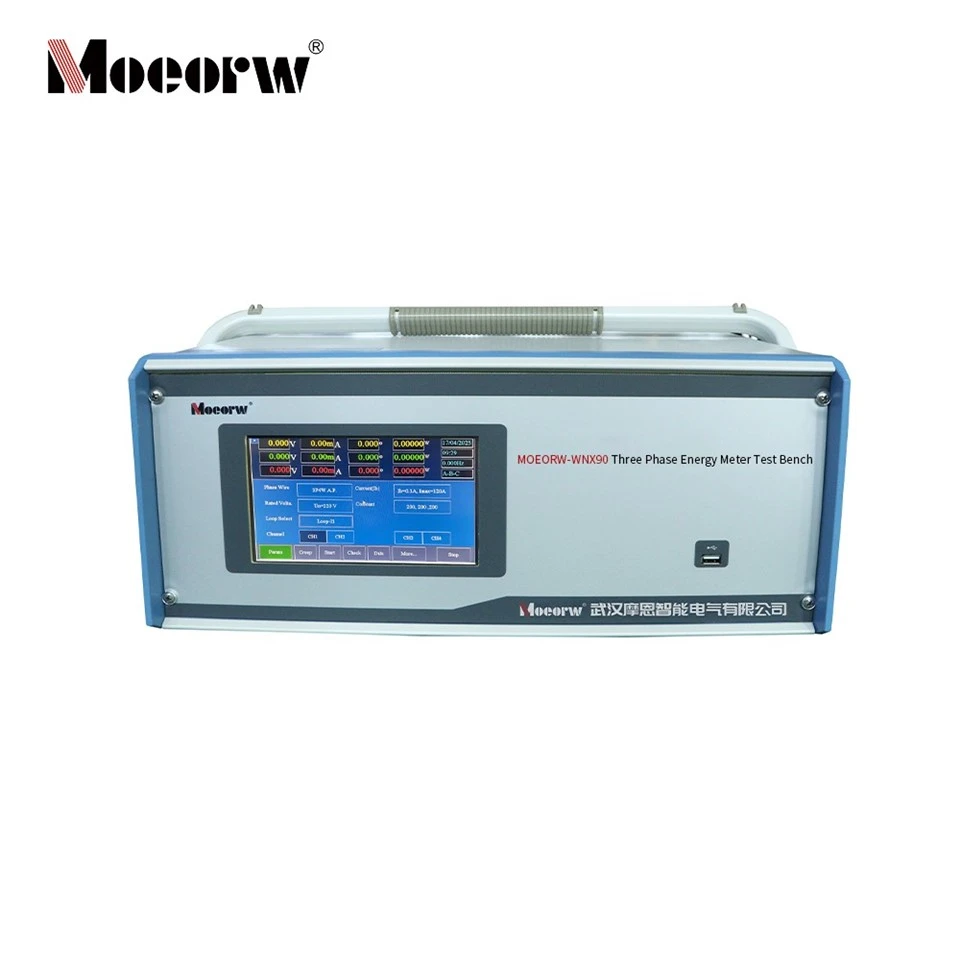

MOEORW-WNX90tro{0}}uređaj za kalibraciju mjerača energijeje visoko-precizna integrirana oprema za kalibraciju izvora mjerača s klasom 0,05/0,1, posebno dizajnirana za ispitivanje tro-faznih mjerača energije klase 1.0 i niže.

Usvaja DDS tehnologiju i ARM ugrađeni sustav, sa stabilnim izlazom, visokom preciznošću, podrškom za više testnih stavki, izvanmrežnim radom i velikim kapacitetom za pohranu podataka.

Primjenjiv je na verifikaciju, umjeravanje i tvorničko ispitivanje mjerača električne energije od strane mjeriteljskih i ispitnih institucija, elektroprivreda i proizvođača brojila električne energije.

MOEORW-WNX90 TheIspitni uređaj trofaznog mjerača energijeima luksuzno kućište od aluminijske legure i odvojivi držač mjerača od aluminijske legure, što ga čini prikladnim za testiranje raznih tro-faznih mjerača energije stupnja 1.0 i nižih. Sa svojim elegantnim i lijepim izgledom, izvrsnom izradom, sveobuhvatnim funkcijama i izvrsnim performansama, zasigurno će osvojiti vašu naklonost.

1. Klasa uređaja: 0,05 klasa, 0,1 klasa

2.Priključak za računalo: RS232 komunikacijski priključak

3. Tehnički parametri tro{1}}faznog izvora:

Izlazni napon:

3 * 57,7VY 3*100V ∆

3 * 220V Y 3*380V ∆

Raspon podešavanja: 0-120% kontinuirano podesivo

Podešavanje finoće: bolje od 0,01%

Izlazna struja: 25mA, 0.1A, 1A, 5A, 25A, 100A

Raspon podešavanja je kontinuirano podesiv od 0% do 120%; finoća podešavanja je bolja od 0,01%.

Minimalna izlazna struja: 1mA (preciznost:<5%)

Izlazna snaga: (naponski krug) 3×50VA

(Strujna petlja) 3×150VA

Izlazni napon, struja i stabilnost snage: manje od ili jednako 0,02%/120S

Izobličenje valnog oblika izlaznog napona i struje: Manje od ili jednako 0,5%

Tro{0}}fazna simetrija: bolja od 120 stupnjeva ± 0,3 stupnja

Frekvencijski raspon: 45Hz-65Hz; Finoća podešavanja: 0,01Hz

Raspon faznog pomaka: -180.0 stupnjeva -180.0 stupnjeva Finoća podešavanja: 0.01 stupnjeva

Indikatorska vrijednost instrumenta: Točnost voltmetra i ampermetra je ±0,01%.

Točnost fazometra je ±0,01 stupanj.

Mjerač frekvencije ima točnost od ±0,01Hz.

4. Tehnički parametri ugrađenog-tro-faznog standardnog brojila:

Ulaz napona

Ulazni raspon (V): 40-480

Ulazni raspon (V): 60, 120, 240, 480

Kapacitet preopterećenja (V): 600

Ulazno opterećenje: manje ili jednako 0,5 mA (480 V)

Trenutni unos

Ulazni raspon (A): 0,01~100

Raspon unosa (A): 100, 50, 25, 10, 5, 2,5, 1, 0,5, 0,25, 0,1, 0,05, 0,025

Kapacitet preopterećenja (A): 150

Točnost

Razina točnosti: 0,05 (0,1 A~120 A)

Točnost mjerenja snage

Točnost mjerenja aktivne snage: 0,05%/0,1% (PF veći ili jednak 0,5)

Točnost mjerenja jalove snage je 0,1% i 0,2% (PF veći ili jednak 0,5).

Točnost mjerenja električne energije

Točnost mjerenja aktivne energije je 0,05% i 0,1% (PF veći ili jednak 0,5).

Točnost mjerenja jalove energije je 0,1% i 0,2% (PF veći ili jednak 0,5).

5. Uređaj ima sveobuhvatne zaštitne funkcije: naponska zaštita od kratkog spoja, strujna zaštita od otvorenog kruga, zaštita od opterećenja; zaštita zaslona od prenapona.

6. Može provoditi testove od 2. do 21. harmonika, testove prekida napona i pada, a amplituda harmonika je podesiva.

7.Napajanje: 230V ± 10% ~ 50Hz

8.Maksimalna potrošnja energije: 300VA

9. Radno okruženje: Temperatura 20 stupnjeva ± 5 stupnjeva, Relativna vlažnost Manja ili jednaka 85%

1. Usvaja integrirani mjerač i strukturu izvora, s ugrađenim-u 0,05-klasi tri-fazni širok-višenamjenski digitalni standardni mjerač, koji može očitati različite električne parametre standardnog mjerača putem softvera.
2. Usvaja najnoviju DDS tehnologiju, tehnologiju sinteze valnog oblika od 36 000-točaka, CPLD velikih razmjera i 32-bitni ugrađeni sustav, te ima visoku izlaznu stabilnost izvora signala, fino podešavanje i nisko izobličenje.
3. LCD zaslon u boji osjetljiv na dodir od 7-inča, opremljen najnovijim RAM sustavom, prikazuje širok raspon informacija, uključujući trofazni napon, struju, aktivnu snagu, jalovu snagu i prividnu snagu; također može prikazati dijagrame vektora snage, dijagrame analize valnog oblika i druge funkcije.
4. Usvaja malo, -učinkovito PWM digitalno pojačalo snage s učinkovitošću od preko 90% i nosivom frekvencijom od 300 KHz. Ima prednosti niske distorzije, niske proizvodnje topline i visoke učinkovitosti.
5. Ima opsežne zaštitne funkcije, uključujući alarm kratkog-spoja napona, alarm otvorenog-strujnog kruga i alarm preopterećenja.
6. Opremljen-ugrađenim-kristalnim oscilatorom s-kontrolom visoke{1}}stabilne temperature, emitira visoko{4}}precizne impulse od 500kHz, omogućujući testiranje satova brojila električne energije. Kada se koristi sa softverom za upravljanje kalibracijom mjerača, može testirati pogreške dnevnog mjerenja vremena, pogreške prebacivanja vremenskih-segmenata itd. (Dodatna funkcija)
7. Opremljen komunikacijskim sučeljem 485, može izvoditi različite komunikacijske testove na više-namjenskim mjeračima. (Dodatna funkcija)
8. Može automatski kalibrirati mjerače električne energije prema ugrađenim-procedurama bez računala i može spremiti podatke s više od 10 000 mjerača.
9. Opremljen je USB sučeljem, koje može automatski nadograditi program putem USB flash pogona; također može izvesti spremljene podatke; i njime se može izravno upravljati spajanjem vanjskog miša.
